貼片機是SMT生產線上技術含量更高的出產設備，擔任將元器件準確、無損地貼裝至PCB電路板設定方位上，衡量貼片機功用的技術有許多，更主要的有貼裝速度、貼裝精度、PCB標準、貼裝規模等。在整條SMT生產線上，用戶往往是將重心放在貼片機上，其功用是決議出產線的主要標準。

　　貼片機精度講的是它的定位精度和重復精度：

　　1、定位精度

　　定位精度是指實際要貼片的元件器位置和貼片文件設定元件器位置的偏差。比如貼片機貼裝元件器坐標值為（0，0），那么定位精度是實際貼裝值與該點坐標的偏差值。

　　2、重復精度

　　比如貼片機貼裝元件器坐標值為（0，0），進行重復多次對此點貼裝，每次間的偏差值就是重復精度。準確地說，每個運動系統的X導航，導航和p均有各自的重復精度，它們綜合的結果體現出貼片機的貼片精度，因此貼片機樣本精度通常是以貼片機的重復精度來表征的。

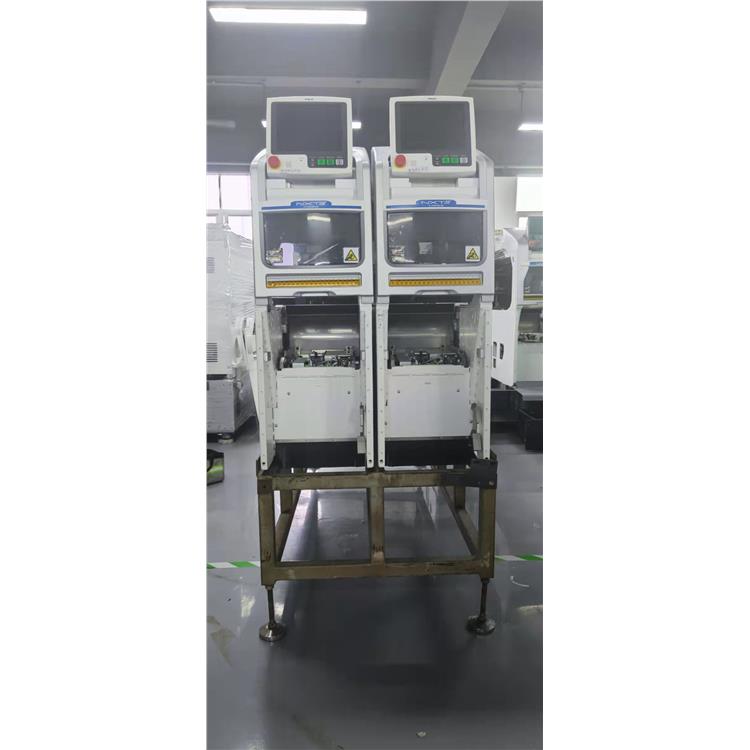

　　富士貼片機主機的介紹：

　　1、主電源開關：開啟或關閉主機電源。

　　2、視覺顯示器：顯示移動鏡頭所得的圖像或元件和記號的識別情況。

　　3、操作顯示器：顯示機器操作的VIOS軟件屏幕，如操作過程中出現錯誤或有問題時，在這個屏幕上也顯示糾正信息。

　　4、警告燈：指示貼片機在綠色、黃顏色和紅色時的操作條件。

　　綠色：機器在自動操作中。

　　黃顏色：錯誤（回歸原點不能執行，拾取錯誤，識別故障等）或聯鎖產生。

　　紅色：機器在緊急停止狀態下（在機器或YPU停止按鈕被按下）。

　　5、緊急停止按鈕：按下這按鈕馬上觸發緊急停止。

　　富士貼片機視覺系統介紹：

　　1、移動鏡頭：用于識別PCB上的記號或照位置或坐標跟蹤。

　　2、自立視覺鏡頭：用于識別元件，主要是那些有引腳的QPF。

　　3、背光部件：當用自立視覺鏡頭識別時，從背部照射元件。

　　4、激光部件：通過激光束可用于識別零件，主要是片狀零件。

　　5、多視像鏡頭：可一次識別多種零件，加快識別速度。

　　富士貼片機軸結構介紹：

　　X軸：移動工作頭組件跟PCB傳送方向平行。

　　Y軸：移動工作頭組件跟PCB傳送方向垂直。

　　Z軸：控制工作頭組件的高度。

　　R軸：控制工作頭組件吸嘴軸的旋轉。

　　W軸：調整運輸軌的寬度。
