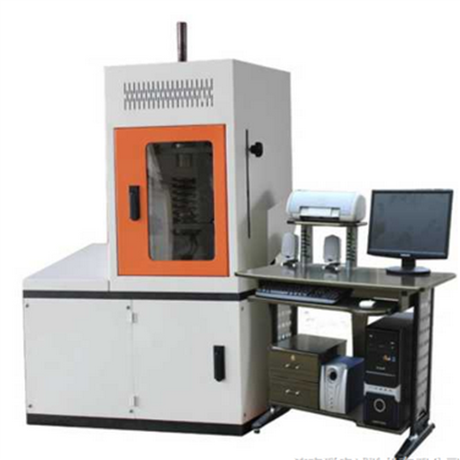

一、設備簡介電腦控制彈簧疲勞試驗機是由驅動系統、傳動系統、振幅調節系統、計算機控制顯示系統等組成，適用于各種彈性元件、拉伸彈簧、壓縮彈簧、等的疲勞壽命試驗。電腦控制彈簧疲勞試驗機由變頻器控制電機運行，通過偏心裝置帶動連桿使往復壓板上升、下降，完成對試樣的往復壓縮疲勞試驗?？梢詫?shí)現頻率可調、試驗次數設定、振幅機械可調、正弦曲線顯示、力值衰減停機等功能。二、主機主機主要由機架、機械式加載機構、傳動機構、夾具四部分組成。機架由立柱、工作臺、激振臺、上橫梁、絲杠升降機構、底座等部分組成，立柱、工作臺、激振臺、上橫梁、絲杠升降機構安裝在一起，并穩定的安裝在底座上；被測試樣通過夾具安裝在激振臺和工作臺之間，通過調節振幅來滿足不同尺寸規格的試件的要求，通過geng換夾具，滿足不同安裝方式的試件的要求。三、加載機構加載機構為機械式結構，主要由曲柄連桿機構組成，將電機的旋轉運動轉化為鉛垂方向的直線往復運動；通過調整滑塊的偏心量，即可調整直線往復運動的距離，達到被測試件要求的試驗行程。四、傳動系統傳動機構由調速電機和飛輪組成，通過調節電機轉速，可使試驗頻率在0.5～5Hz 范圍內任意調節。五、試驗工裝試驗工裝根據試樣的尺寸，專門設計。既保證試驗的準確性，又能快速裝卸。六、傳感器：1.力傳感器：量程±2000N（設備總量程）2.力值分辨率：0.1N3.線性：±0.1%4.重復性誤差：1%5.相對誤差：±1%6.零點輸出：0.1%7.安全超載±120%8.出廠前，對傳感器標定完畢。、七、 主要功能特點：1.操作方便：漢字菜單式操作，直觀明了；2.振幅可調：變形量可以 0-100mm 范圍內調整3.頻率可調：頻率可以0.5-5Hz 范圍內調整4.次數設定：振動次數可以設定 ，0-99999999 次5.預置次數：預置試驗次數，試驗到達次數后自動停機6 衰減停機：力值衰減到達下限，不合格停機7.自動顯示：在試驗過程中，實時顯示試驗力、峰值、試驗狀態；8.自動對應：在實驗過程中實時試驗力、正弦曲線、次數自動對應；9.自動運行：輸入試驗參數,可自動進行疲勞試驗過程；10.自動存儲：數據自動存儲到電腦中；11.停機繼續：如果一天沒有做完,第二天可以接著做,依次類推；12.功能齊全：能夠進行不同壓縮彈簧、緩沖塊等彈性零部件試驗13.動態曲線：試驗過程中能夠顯示出動態曲線圖；14.破斷判斷: 試樣破損或者力值衰減,機器自動停止;15.保護功能: 過載保護功能外，還有過流、過壓能保護功能16.頻率可調：試驗過程中試驗頻率可以人為調節變化;17.曲線選擇：可選擇往復疲勞曲線，壽命疲勞曲線顯示和觀察分析；18.試驗報告：形成報表，并可打印及儲存；八、主要性能指標1.    zui大試驗力：    2000N（總力值）2.    試驗力分辨率:    0.1N    3.    振幅：        （變形量：Max：100mm）4.    頻率：        1-5Hz    5.    彈簧工位：        4只 （可根據客戶要求定制）6.    計數器容量：    9*109 次    7.    試驗高度：        300mm    8.    試驗寬度：        Φ100mm    9. 主電機功率：    7.5KW10.顯示：    計算機屏幕顯示九、軟件主要功能介1.Windows 操作系統，全中文操作界面（可配置英文）；2.采用高速數據采集技術，實現多通道的高速數據采集；3.計算機屏幕顯示試驗曲線及多種試驗參數，如力-時間關系曲線、力-位移關系曲線（示功圖）、試驗參數（力、位移）的峰谷值等；4.系統具有完整的文件操作功能用于試驗曲線、試驗數據的存儲；同時，試驗數據可以 ASCII 碼形式進行存儲，用戶可用商用數據處理軟件進行二次數據處理；5.支持打印機打印試驗報告；
