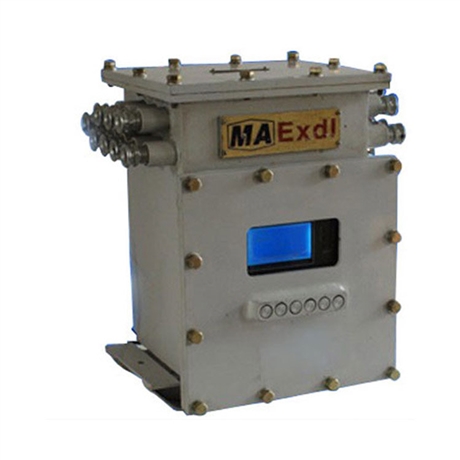

ZBL-L低壓漏電保護裝置產品介紹zmff005

　　ZBL-L低壓漏電保護裝置采用了現代漏電保護裝置設計技術，與同類型產品比較經濟效益好安全性能高等優點。

　　ZBL-L低壓漏電保護裝置適用于煤礦井下具有煤塵危險的場所，作為低壓380V～1140V中性點不接地系統的漏電保護。

　　ZBL-L低壓漏電保護裝置適用范圍

　　1、裝置適用電壓等級：380V～1140V。

　　2、裝置適用接地方式：中性點不接地。

　　3、裝置適用安裝地點： 變、采區變和工作點均可安裝。

　　4、裝置適用 惡劣的場所：具有煤塵爆炸危險的場所。

　　ZBL-L低壓漏電保護裝置使用環境

　　1、海拔不超過2000m；

　　2、環境溫度：-5℃～40℃；

　　3、空氣相對濕度不大于95%(25℃時)；

　　4、在有爆炸性氣體和煤塵混合物的地方；

　　5、在無明顯搖動和沖擊振動的地方；

　　6、在垂直面的安裝傾斜度不超過15°；

　　7、在無破壞金屬及絕緣的氣體和蒸氣的環境中；

　　8、在無滴水及其它液體浸入的地方；

　　9、安裝類別：Ⅲ類；污染等級：3級。

　　ZBL-L低壓漏電保護裝置具體參數

　　控制電壓：380V、660V、1140V。

　　工作電源：控制電壓。

　　總線段數：1。

　　支路數：9。安裝于 級（變壓器下的支路開關下又帶若干條分路開關）時，支路數為8。

　　礦用隔爆型低壓漏電保護裝置動作電阻值和閉鎖動作電阻值：

　　電壓等級 380伏 660伏 1140伏

　　動作電阻值 3.5K±20% 11K±20% 20K±20%

　　閉鎖電阻值 7K±20% 22K±20% 40K±20%

　　礦用隔爆型低壓漏電保護裝置動作時間：支路出口時間30毫秒；總出口時間300毫秒。均可任意設置。

　　礦用隔爆型低壓漏電保護裝置工作電源變化適應能力：工作電源變化在額定值的75%～110%時，裝置的漏電動作電阻值、漏電閉鎖電阻值和動作時間的誤差不大于20%。

　　低壓系統電容變化適應能力：當系統電容在0.1μf～1μf范圍內變化時，裝置的漏電動作電阻值、漏電閉鎖電阻值和動作時間的誤差不大于20%。

　　分散性漏電電阻分辨率：動作電阻整定值20％＋2K。

　　繼電器出口輸出：總出口和進線對應的一對一出口，均為常開無源觸點，觸點容量為1A；380VAC。

　　外形尺寸：寬（310）×深（280）×高（410）
