MTL信號隔離器ICC212用于智能變送器供電和隔離，是雙重功能，帶3個端口的電流轉換隔離器。 其特點如下：

1、輸入、輸出和電源三端隔離；

2、變送器供電；

3、用于智能變送器數字量的傳送；

4、能用于其他的轉換器供電或者驅動器；T或G型DIN導軌安裝。

MTL信號隔離器ICC212參數說明

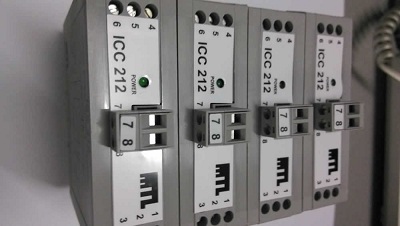

                  MTL信號隔離器ICC212

信號隔離器常用型號介紹

1、ICC211信號隔離器用于回路供電，將現場變送器，傳感器等傳送的電流信號進行隔離；由于消除回路的接地問題，接線非常簡單。內置的輸入輸出回路電阻可以提供對簡單信號的檢測功能。（輸出回路10Ω對4－20mA,250Ω對1－5V）

訂購選型：

ICC211-I1-O1    4-20mA輸入及輸出

ICC211-I2-O1    0-20mA輸入，4-20mA輸出

ICC211-I3-O1    10-50mA輸入，4-20mA輸出

ICC211-I1-O2    4-20mA輸入，1-5V輸出

ICC211-I2-O2    0-20mA輸入，1-5V輸出

ICC211-I3-O2    10-50mA輸入，1-5V輸出

2、ICC212信號隔離器用于智能變送器供電和隔離， 輸入、輸出和電源三端隔離。

3、ICC221信號隔離器用于溫度變送器，電偶輸入隔離，將現場低電平熱電偶或毫伏信號轉換成4－20mA或1－5V輸出。

4、ICC222信號隔離器用于溫度變送器，熱電阻輸入隔離,將現場低電平2或3線制熱電阻信號轉換成4－20mA或1－5V輸出。

5、ICC241信號隔離器用于回路供電4－20mA電流源的隔離器，可用于輸入、輸出等多種應用場所，如：模擬量輸入、模擬量輸出。內置的10Ω電阻可用于檢測輸入、輸出的電流；輸入端最大的負載壓降小于4.5V。

6、ICC312信號隔離器是用于2線制變送器（4-20mA電流源）的全隔離的隔離器，并將現場的信號轉換為兩路4－20mA電流源輸出。ICC312具有線路檢測功能，當輸入電纜斷路時，沒有電流流入端子8，這時LFD的輸出開路。當輸入電流大于1mA時，LFD輸出閉合。ICC312的供電為20到35VDC。
